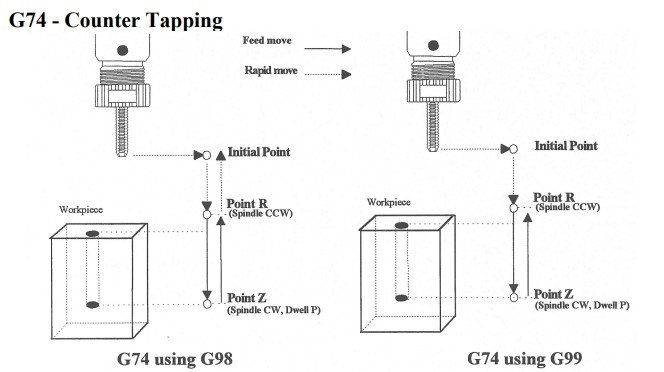

G74 – Left-Hand Tapping Cycle

🔧 G74 என்றால் என்ன?

G74 என்பது CNC milling அல்லது turning-ல் left-hand thread உருவாக்கப் பயன்படும் tapping cycle ஆகும். இது G84-க்கு நேர்மாறானது.

📘 G74 Format:

G74 X__ Y__ Z__ R__ F__

📊 Parameter விளக்கம்:

X, Y – Hole இடம் (mill-ல்)
Z – Thread depth
R – Retract height
F – Feed rate (மூலமாக pitch)

🔧 உதாரணம்:

G90 G74 X20 Y20 Z-12 R2 F1.25

X20 Y20 – Hole இடம்
Z-12 – Thread depth
R2 – Safe retract height
F1.25 – Thread pitch (feedrate)

    📌 குறிப்புகள்:
    Left-hand thread-க்கு மட்டும் G74 பயன்படுத்தப்படும்
Threading tool spindle counter-clockwise (M04) இருத்தல் அவசியம்
Coolant சேர்க்க M08 சேர்க்கலாம்



✅ சுருக்கமாக:

G74 என்பது left-hand tapping cycle ஆகும். இது Z-அச்சில் downward & upward thread cut செய்யும்.
